NVIDIA 的 GeForce RTX 5090 预计将成为 RTX 50 “Blackwell” GPU 系列中的旗舰产品，带来显著提升的性能水平。以下是关于这款即将推出的 GPU 的所有信息，包括规格、价格和性能。
NVIDIA 的 GeForce RTX 5090 – 通过尖端的 “Blackwell” 架构引领图形能力的新时代
无论 GPU 系列多么装饰华丽，只有 ‘ 旗舰 ’ 产品才能真正体现系列的实力。这就是为什么 NVIDIA 需要完美发布其下一代旗舰 GPU GeForce RTX 5090，并且根据迄今为止我们所见，NVIDIA 在推出能够提供业界前所未见的高性能 GPU 方面有望保持市场领先地位。
NVIDIA 在 ‘ 消费者 GPU’ 市场上寻求重新确立领导地位并不为过，因为随着 AI 热潮的兴起，许多人认为 NVIDIA 正在转型为一家以 AI 为主导的公司，随着这一叙述的建立，NVIDIA 的 GeForce RTX 5090 展示将有力反驳这些观点。初步印象显示，NVIDIA 正在准备这款 GPU 成为市场上 “ 开箱即用 ” 最快的显卡，而竞争对手如 AMD 已经放弃了 “ 发烧友 ” 竞赛，NVIDIA 似乎依然坚定并占据主导地位。
“RTX” 系列始于 Turing 架构，并在 Ada Lovelace 架构中达到新的高度，现在正呈现出超越想象的形式，而 NVIDIA 的 Blackwell 将让消费者期待可能展示 NVIDIA 为何是行业领导者的性能数据。Blackwell 系列被认为是 NVIDIA 在消费者领域的巅峰之作，而我们将讨论的规格概览将清楚地解释为什么 RTX 50 系列对市场如此重要。
GeForce RTX 5090 规格 – 将过度设计、质量和稳定性结合在一个包中
转向核心内容，我们已经看到了关于 NVIDIA 的 GeForce RTX 5090 规格的详细传闻，特别是在 PCB 封装和硅片方面。然而，最近由于我们接近 NVIDIA 发布其下一代 GPU 的时期，谣言工厂开始快速旋转，为我们提供了关于 NVIDIA 下一代旗舰产品的关键细节。

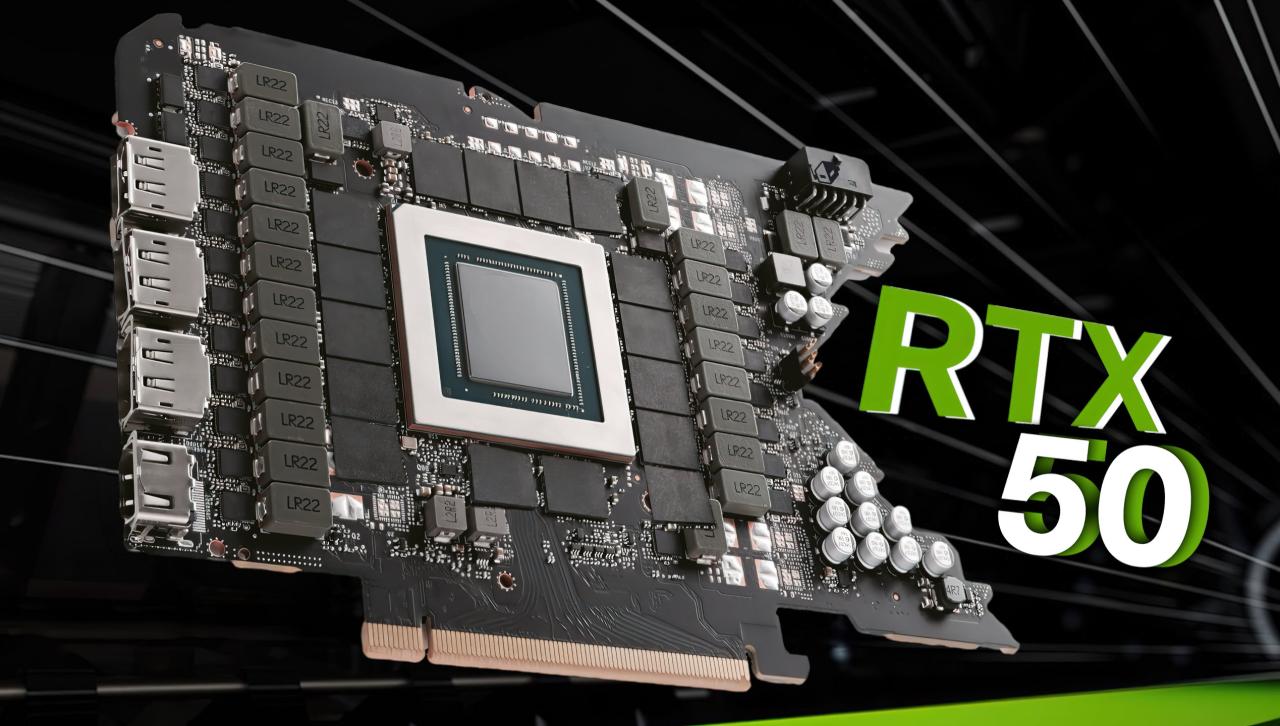

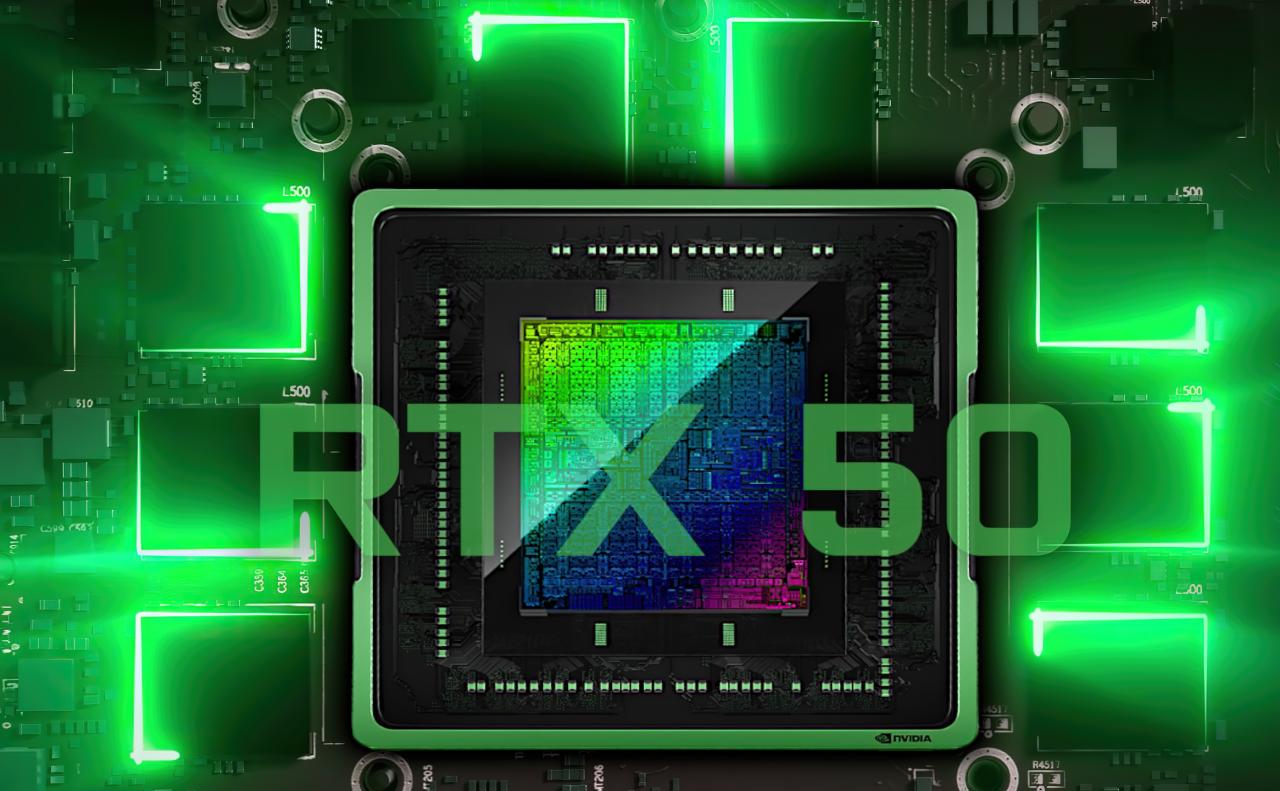

从规格开始，NVIDIA 的 GeForce RTX 5090 据说将采用 PG144/145-SKU30 PCB 设计，该设计将容纳被称为 “GPU 心脏 ” 的 GB202-300-A1 GPU 核心。传闻 GPU 将有 170 个 SM 启用，而不是总共 192 个 SM，并将配备 21760 个核心，而不是总共 24576 个核心，这标志着总功率减少了 11.4%，略高于 GeForce RTX 4090 的 11.1%。GB 硅系列在 GPU 性能阈值方面被认为是突破性的，以下细节更加有趣。
内存 /VRAM 是一个据说在 GeForce RTX 5090 上将得到巨大提升的领域，因为 NVIDIA 决定将总容量提升至 32 GB 的 GDDR7 VRAM，运行在 512 位宽的内存接口上，达到过度设计的水平。除此之外，GPU 将具有 28 Gbps 的操作速度，最高可达 1792 GB/s 的带宽，与 GeForce RTX 4090 的 21 Gbps 速度和 1008GB/s 带宽相比，代际差距比以往任何时候都大。
鉴于这些组件和能力，这样的 GPU 必然会带来显著更高的 TDP，NVIDIA 的下一代旗舰 GeForce RTX 5090 的 TBP 评级也是如此，传闻其 TBP 评级为 600W，与 GeForce RTX 4090 相比，这标志着增加了 150W+，确实是一个巨大的代际飞跃。此外，NVIDIA 预计将放弃有问题的 12VHPWR 电源连接器，转而采用 12V-2×6，后者能够提供 600W 的功率。
以下是 Ada Lovelace 和 Blackwell 旗舰产品之间的快速对比：
| 规格 | GeForce RTX 5090 | GeForce RTX 4090 |
|---|---|---|
| 架构 | Blackwell | Ada Lovelace |
| 工艺节点 | 4NP(TSMC 的 5nm) | 4N(TSMC 的 5nm) |
| GPU | Blackwell GB202-300 | Ada Lovelace AD102-300 |
| Cuda 核心 | 21760 | 16384 |
| SM | 170 | 128 |
| Tensor 核心 | 待定 | 512 |
| RT 核心 | 待定 | 128 |
| 时钟速度 (基础 / 提升) | 2900/ 待定 MHz | 2235/2520 MHz |
| VRAM 大小和类型 | 32 GB GDDR7 | 24 GB GDDR6X |
| 内存速度 | 28 Gbps | 21 Gbps |
| 内存总线宽度 | 512 位 | 384 位 |
| 内存带宽 | 1792 GB/s | 1008GB/s |
| TBP | 600W | 450 W |
| 电源连接器 | 1x 12V-2×6 (16 针) | 1x 12VHPWR (16 针) |
NVIDIA 的 GeForce RTX 5090 – 预期性能
NVIDIA 对其下一代产品的细节保密工作做得很好；因此，目前我们对于 GPU 在游戏性能和合成基准测试方面的预期了解不多。然而，根据我们看到的初步规格，NVIDIA 的 GeForce RTX 5090 在板载 VRAM 容量和基础时钟方面都有了巨大的提升，传闻基础时钟为 2900 MHz，比 GeForce RTX 4090 提升了 30%。
总体而言，预计 NVIDIA 的当前旗舰 GPU 和下一代旗舰 GPU 之间将有一个显著的性能差异，至少比 Blackwell 对手高出 10%+。对于 NVIDIA 的 GeForce RTX 5090 来说，过度设计的游戏体验将毫不困难，并且随着 DisplayPort 2.1 等增强技术的加入，您可以肯定地期待 4K 甚至 8K 游戏与 GPU 的无缝结合，再加上 DLSS 等升级技术，旗舰用户将获得最佳体验。
NVIDIA GeForce RTX 5090 定价
与性能一样，我们不能总是确定 NVIDIA 将如何定价其 RTX 50 Blackwell 系列 GPU，因为 NVIDIA 倾向于在定价方面做出晚决定，以应对市场竞争。鉴于 NVIDIA 的 GeForce RTX 4090 的 MSRP 为 1599 美元，我们可以预期 GeForce RTX 5090 的价格会高于这个水平，考虑到板载的性能提升和 GDDR7 等昂贵组件。
一个粗略的猜测大约在 1800-2000 美元之间，但再次强调，这只是一个估计，实际定价尚未浮出水面，所以我们不能非常确定。可以肯定的是，NVIDIA 的 GeForce RTX 5090 将是 RTX 50 Blackwell 系列中的圣杯；因此，在这种情况下，期待一个溢价价格标签是正确的。
NVIDIA 的 GeForce RTX 5090 – 发布日期及可用性
NVIDIA 的 RTX 50 Blackwell 系列预计将在 2025 年 CES 上展示，高端型号如 GeForce RTX 5090 和 GeForce RTX 5080 将参与初始展示。然而，预计在 2025 年第一季度结束后，市场上的供应将趋于稳定，因为 NVIDIA 的 GPU 发布，尤其是旗舰型号，初始需求通常非常高。
